Anhänger-Kabelbaumbaugruppe

Anhänger-Kabelbaumbaugruppe


Ein Anhängerkabelbaum ist ein spezielles elektrisches Verkabelungssystem, das zum Verbinden und Betreiben verschiedener Anhängerkomponenten dient. Es gewährleistet zuverlässige elektrische Verbindungen zwischen Anhänger und Zugfahrzeug und erleichtert den Betrieb wichtiger Funktionen wie Beleuchtung, Bremsen und Blinker.


Hauptmerkmale:


1. Umfassende Konnektivität: Integriert mehrere Kabelleitungen in eine einzige, organisierte Baugruppe und vereinfacht so die Verbindung zwischen Anhänger und Zugfahrzeug.


2. Langlebige Konstruktion: Aus hochwertigen Materialien gefertigt, um rauen Umweltbedingungen wie Feuchtigkeit, Hitze und Vibrationen standzuhalten.


3. Vielseitiges Design: Erhältlich in verschiedenen Konfigurationen, passend für verschiedene Arten von Anhängern und Zugfahrzeugen, um Kompatibilität und Flexibilität zu gewährleisten.


4. Verbesserte Sicherheit: Bietet zuverlässige Verbindungen für wichtige Funktionen wie Bremslichter, Blinker und Rücklichter und verbessert so die Sicherheit und die Einhaltung der Straßenverkehrsvorschriften.


5. Einfache Installation: Entwickelt für eine unkomplizierte Installation, oft mit Plug-and-Play-Anschlüssen, wodurch Installationszeit und -komplexität reduziert werden.


6. Anpassbare Optionen: Können an spezifische Anforderungen angepasst werden, einschließlich zusätzlicher Funktionen wie Anhängerbremssteuerungen und Hilfsstromversorgungen.


Anwendungen:


1. Anhänger: Verbindet elektrische Systeme für Licht, Bremsen und Signale und gewährleistet so die ordnungsgemäße Funktion und Sicherheit beim Schleppen.


2. Frachtanhänger: Erleichtert die Bedienung der Innenbeleuchtung, der elektrischen Bremsen und anderer Komponenten.


3. Freizeitfahrzeuge (RVs): Versorgt wichtige Systeme wie Außenbeleuchtung und Bremslichter mit Strom und gewährleistet so einen reibungslosen Betrieb während der Fahrt.


4. Nutzanhänger: Verbindet elektrische Komponenten für die richtige Signalisierung und Beleuchtung, unerlässlich für sicheres Abschleppen.


Ein Anhängerkabelbaum ist unerlässlich, um sicherzustellen, dass alle elektrischen Systeme in einem Anhänger richtig und zuverlässig funktionieren. Sein robustes Design und seine vielseitigen Konfigurationen machen ihn zu einer wichtigen Komponente für sichere und effiziente Abschleppvorgänge.


Vorteile der Verwendung von Anhängerkabelbaumbaugruppen


1. Verbesserte Sicherheit

Anhängerkabelbäume gewährleisten zuverlässige Verbindungen für Bremslichter, Blinker und Rücklichter und verbessern so die Sicherheit beim Abschleppen erheblich. Dies verbessert die Sichtbarkeit und Kommunikation mit anderen Fahrern und verringert das Unfallrisiko.


2. Vereinfachte Installation

Diese Kabelbäume sind mit benutzerfreundlichen Funktionen ausgestattet und verfügen häufig über Plug-and-Play-Anschlüsse, die die Installation vereinfachen und den erforderlichen Zeit- und Arbeitsaufwand reduzieren. Dies ermöglicht eine schnelle Einrichtung und minimiert Ausfallzeiten.


3. Haltbarkeit und Langlebigkeit

Anhängerkabelbäume werden aus hochwertigen, wetterbeständigen Materialien hergestellt und sind so konstruiert, dass sie rauen Umweltbedingungen wie Feuchtigkeit, Hitze und Vibrationen standhalten. Diese Haltbarkeit gewährleistet eine lange Lebensdauer und reduziert die Wartungskosten.


4. Vielseitigkeit und Kompatibilität

Diese Kabelbäume sind in verschiedenen Konfigurationen erhältlich und können mit verschiedenen Anhängertypen und Zugfahrzeugen verwendet werden. Diese Vielseitigkeit gewährleistet Kompatibilität für eine breite Palette von Anwendungen, von kleinen Nutzanhängern bis hin zu großen Freizeitfahrzeugen.


5. Organisierte Verkabelung

Durch die Konsolidierung mehrerer Kabel in einer einzigen, geordneten Baugruppe verhindern Anhängerkabelbäume ein Verheddern und vereinfachen die Fehlersuche. Dieser geordnete Ansatz erleichtert die Verwaltung und Wartung des Verkabelungssystems.


6. Anpassbare Optionen

Anhängerkabelbäume können an spezielle Anforderungen angepasst werden, beispielsweise durch die Integration zusätzlicher Funktionen wie Anhängerbremssteuerungen und Hilfsstromversorgungen. Diese Anpassung ermöglicht maßgeschneiderte Lösungen für besondere Anforderungen.


7. Verbesserte Funktionalität

Ein gut konzipierter Kabelbaum stellt sicher, dass alle elektrischen Komponenten des Anhängers ordnungsgemäß funktionieren. Dazu gehört die Stromversorgung der Innenbeleuchtung, der elektrischen Bremsen und anderer wichtiger Systeme, wodurch die Gesamtfunktionalität des Anhängers verbessert wird.


8. Einhaltung von Vorschriften

Die Verwendung eines Anhängerkabelbaums trägt dazu bei, die Einhaltung der Verkehrssicherheitsvorschriften sicherzustellen. Ordnungsgemäß funktionierende Lichter und Signale sind für das legale Abschleppen von entscheidender Bedeutung, und diese Kabelbäume tragen zur Einhaltung dieser Normen bei.


9. Kostengünstige Lösung

Die Investition in einen Anhängerkabelbaum kann auf lange Sicht Geld sparen, da Installationszeit, Wartungskosten und mögliche Reparaturen aufgrund fehlerhafter Verkabelung reduziert werden. Die Haltbarkeit und Zuverlässigkeit dieser Baugruppen bieten eine kostengünstige Lösung für die Anforderungen der Anhängerverkabelung.


10. Verbessertes Abschlepperlebnis

Indem sie sicherstellen, dass alle elektrischen Systeme ordnungsgemäß angeschlossen sind und funktionieren, tragen Anhängerkabelbäume zu einem reibungsloseren und angenehmeren Zugerlebnis bei. Zuverlässige Beleuchtung und Signalisierung verbessern das Vertrauen des Fahrers und die allgemeine Verkehrssicherheit.


Trailer wire harness assembly

  • Kundenspezifischer Anhänger-Kabelbaum


    Statten Sie Ihr Fahrzeug mit der richtigen Anhängerverkabelung aus

    Jedes Fahrzeug, das einen Anhänger zieht, benötigt einen Anhänger-Kabelbaum, um die Rücklichter, Blinker, Bremslichter und andere notwendige elektrische Systeme sicher anzuschließen.


    Wenn Ihr Fahrzeug nicht mit einer funktionierenden Anhängerverkabelung ausgestattet ist, gibt es eine Reihe verschiedener Lösungen, die die perfekte Lösung für Ihr spezifisches Fahrzeug bieten. Diese Anleitung enthält ein farbcodiertes Anhängerverkabelungsdiagramm für jeden Steckertyp und führt durch alle verfügbaren Lösungen, einschließlich benutzerdefinierter Verkabelung, Spleißverkabelung und Ersatzverkabelung.

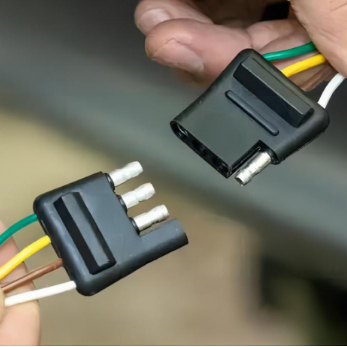

  • 1713868790236877

Warum uns wählen?

Auswahl1

200+ professionelle Fachkräfte arbeiten für Ihre Projekte

Auswahl2

20+ Jahre Focus one Kabelbaum Montage

Auswahl3

6000+ Projektfälle Erfahrung

Auswahl4color

6,000,000pcs Kabelbaum Kapazität pro Jahr

Auswahl5

IPC/WHMA-A-620 Standard

Auswahl6

1000+ Overmold Entwicklungswerkzeuge Erfahrung

Anhänger-Kabelbaumbaugruppe Falls

1P SAE-Anschlusskabelbaum
1P SAE-Anschlusskabelbaum
Dieser Kabelbaum verfügt über einen 1P-SAE-Stecker und bietet eine praktische und standardisierte Schnittstelle zum Verbinden verschiedener Geräte oder Komponenten. Die robuste Konstruktion des SAE-Steckers gewährleistet Langlebigkeit und Beständigkeit gegen Umwelteinflüsse wie Feuchtigkeit, Staub und Vibrationen.

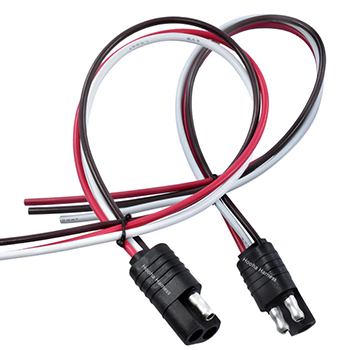

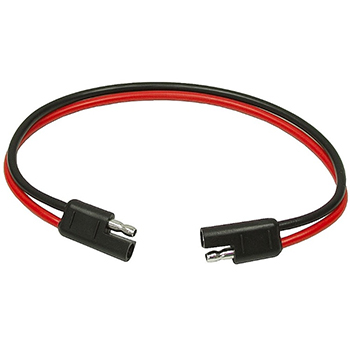

2P SAE-Anschlusskabelbaum
2P SAE-Anschlusskabelbaum
Der 2P SAE-Anschlusskabelbaum mit seinem eigenen Overmold-Design bietet eine zuverlässige und effiziente Lösung für verschiedene elektrische Verbindungen. Dieser Kabelbaum ist speziell für die Aufnahme der 2P SAE-Anschlüsse konzipiert und gewährleistet eine sichere und stabile Verbindung zwischen Geräten.

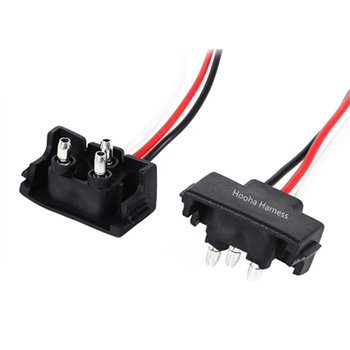

3P SAE-Anschlusskabelbaum
3P SAE-Anschlusskabelbaum
Der 3P-SAE-Steckerkabelbaum ist ein vielseitiges und unverzichtbares Bauteil in verschiedenen Branchen. Dieser Kabelbaum besteht aus einem 3-poligen SAE-Stecker, der häufig für elektrische Verbindungen in Automobil-, Schiffs- und Industrieanwendungen verwendet wird.
3P SAE-Anschlusskabelbaum
3P SAE-Anschlusskabelbaum
Aufgrund der Einwirkung von Feuchtigkeit und Salzwasser sind in Meeresumgebungen robuste elektrische Verbindungen erforderlich. Der 3P SAE-Anschlusskabelbaum zeichnet sich unter solchen Bedingungen durch seine langlebige Konstruktion und korrosionsbeständigen Materialien aus. Er ermöglicht eine effiziente Stromverteilung auf Booten oder Yachten bei gleichzeitig hoher Zuverlässigkeit.
3P SAE-Anschlusskabelbaum
3P SAE-Anschlusskabelbaum
Bei Automobilanwendungen spielt dieser Kabelbaum eine entscheidende Rolle bei der Verbindung verschiedener elektrischer Systeme wie Beleuchtung, Sensoren und Steuermodule. Er ermöglicht eine nahtlose Kommunikation zwischen diesen Komponenten und gewährleistet so optimale Leistung und Sicherheit auf der Straße.
4P SAE-Anschlusskabelbaum
4P SAE-Anschlusskabelbaum
Aufgrund seiner Langlebigkeit und Zuverlässigkeit sowie seiner Fähigkeit, hohe Ströme sicher zu handhaben, wird dieser Kabelbaumtyp häufig in Geländefahrzeugen wie ATVs (All-Terrain Vehicles), Motorrädern oder Booten eingesetzt, bei denen Robustheit von entscheidender Bedeutung ist.
4P SAE-Anschlusskabelbaum
4P SAE-Anschlusskabelbaum
Dieser 4P-SAE-Anschlusskabelbaum wird in der Automobilindustrie häufig zum Anschluss verschiedener elektrischer Komponenten wie Lichter, Sensoren, Schalter und Motoren verwendet. Er vereinfacht den Installationsprozess, da keine einzelnen Kabelverbindungen erforderlich sind. Darüber hinaus ermöglicht er eine einfache Wartung und Fehlerbehebung, da jedem Pin eine bestimmte Funktion zugewiesen ist.
5P SAE-Anschlusskabelbaum
5P SAE-Anschlusskabelbaum
Dank seiner robusten Konstruktion und den hochwertigen Materialien bietet dieser Kabelbaum eine hervorragende Beständigkeit gegen Umwelteinflüsse wie Temperaturschwankungen, Feuchtigkeit und Vibrationen. Er gewährleistet dauerhafte Leistung auch unter anspruchsvollen Bedingungen.

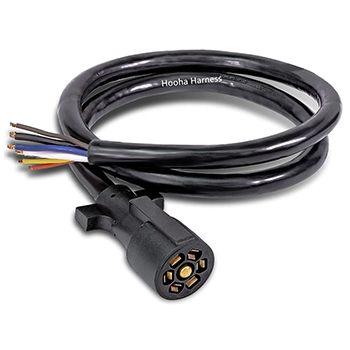

7P-Steckerkabelbaum
7P-Steckerkabelbaum
Die 7-polige Anhängerverkabelung ist eine der beliebtesten Verkabelungskonfigurationen, insbesondere die herkömmliche Konfiguration im Vergleich zur SAE J2863.

Kabelfarben und Diagramme für Anhängerstecker

Hinweis: Die Farbe des Erdungskabels ist bei allen Anhängersteckertypen immer weiß. Andere Farben haben je nach Konfiguration andere Funktionen.

7-Wege-RV-Klinge

Traditionelle Konfiguration

FahrzeugseiteAnhängerseite
Vehicle sideTrailer side
FunktionFarbe
Es war +12Schwarz
Elektrische BremsenBlau
RückfahrscheinwerferGelb
Links abbiegen / bremsenRot
Rechts abbiegen / bremsenBraun
RückleuchtenGrün
BodenWeiß

7-Wege-RV-Klinge

Traditionelle Konfiguration

FahrzeugseiteAnhängerseite
17140300398622421714030050949898
FunktionFarbe
Es war +12Orange
Elektrische BremsenBlau
RückfahrscheinwerferGrau
Links abbiegen / bremsenGelb
Rechts abbiegen / bremsenGrün
RückleuchtenBraun
BodenWeiß

Der Unterschied in den Konfigurationen

Traditionelle Konfiguration

Das herkömmliche 7-Wege-RV-Klingenformat wird typischerweise bei Südradanhängern, Wohnwagen und Campern verwendet.

SAE J2863-Konfiguration

Das 7-Wege-RV-Klingenformat SAE J2863 wird typischerweise bei Schwanenhalsanhängern, Nutzanhängern, Frachtanhängern und Geräteanhängern verwendet.

7-Wege-RV-Klinge

Traditionelle Konfiguration

FahrzeugseiteAnhängerseite
17140300732239391714030083675510
FunktionFarbe
HilfsstromRot
Elektrische BremsenBlau
RückfahrscheinwerferSchwarz
Links abbiegen / bremsenGelb
Rechts abbiegen / bremsenGrün
RückleuchtenBraun
BodenWeiß

7-Wege-RV-Klinge

Traditionelle Konfiguration

FahrzeugseiteAnhängerseite
17140300989237361714030105688596
FunktionFarbe
Es war +12Schwarz
Elektrische BremsenBlau
Links abbiegen / bremsenGelb
Rechts abbiegen / bremsenGrün
RückleuchtenBraun
BodenWeiß

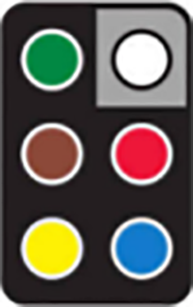

7-Wege-RV-Klinge

Traditionelle Konfiguration

FahrzeugseiteAnhängerseite
17140301229930531714030134979455
FunktionFarbe
Es war +12Rot
Elektrische BremsenBlau
Links abbiegen / bremsenGelb
Rechts abbiegen / bremsenGrün
RückleuchtenBraun
BodenWeiß

7-Wege-RV-Klinge

Traditionelle Konfiguration

FahrzeugseiteAnhängerseite
17140301472918361714030157904724
FunktionFarbe
RückfahrscheinwerferBlau
Links abbiegen / bremsenGelb
Rechts abbiegen / bremsenGrün
RückleuchtenBraun
BodenWeiß

7-Wege-RV-Klinge

Traditionelle Konfiguration

FahrzeugseiteAnhängerseite
17140301658138941714030174513978
FunktionFarbe
Links abbiegen / bremsenGelb
Rechts abbiegen / bremsenGrün
RückleuchtenBraun
BodenWeiß

7-Wege-RV-Klinge

Traditionelle Konfiguration

FahrzeugseiteAnhängerseite
17140301854981361714030193838216
FunktionFarbe
Links abbiegen / bremsenGelb
Rechts abbiegen / bremsenGrün
RückleuchtenBraun
BodenWeiß

Gängige Anschlüsse nach Anhängertyp

Anhänger sind je nach elektrischen Komponenten mit unterschiedlichen Steckertypen ausgestattet.

Die folgende Tabelle enthält Beispiele gängiger Anhänger und der Steckertypen, die sie typischerweise verwenden.


AnhängertypGängiger AnschlusstypAlternative Steckertypen
Utility trailer

Nutzanhänger

4-way flat

4-Wege-Flach

6-way round

6-Wege-Rund

7-way RV blade

7-Wege-RV-Klinge

Boat trailer without surge brakes

Bootsanhänger ohne Auflaufbremse

4-way flat

4-Wege-Flach

7-way RV blade

7-Wege-RV-Klinge


1713866574321361

Bootsanhänger ohne Auflaufbremse

1713866756112735

5-Wege-Flach

7-way RV blade

6-Wege-Rund

7-way RV blade

7-Wege-RV-Klinge

1713866630562955

Bootsanhänger ohne Auflaufbremse

1713866785450769

6-Wege-Quadrat

1713867413672102

6-Wege-Rund


1713866666781053

Bootsanhänger ohne Auflaufbremse

1713866840521211

7-Wege-RV-Klinge

1713867373712373

6-Wege-Rund

1713867357365848

7-Wege-RV-Klinge

1713866694199930

Bootsanhänger ohne Auflaufbremse

1713867272451585

7-Wege RV-Klinge

1713867025294970

6-Wege-Rund


1713866714957740

Bootsanhänger ohne Auflaufbremse

1713866968352254

6-Wege-Rund

1713866999775115

7-Wege-RV-Klinge

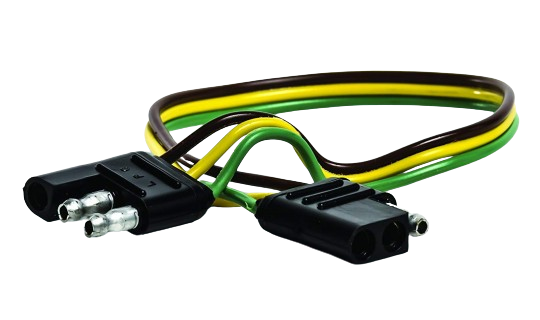

  • 1717213857583448

  • Kundenspezifischer Overmold-SAE-Stecker

    Wir sind stolz darauf, unsere Expertise bei der Bereitstellung maßgeschneiderter Kabelbaumlösungen anbieten zu können. Unser Team aus qualifizierten Fachleuten ist bestrebt, die individuellen Bedürfnisse und Anforderungen unserer Kunden zu erfüllen. Dank unserer langjährigen Branchenerfahrung wissen wir, wie wichtig es ist, qualitativ hochwertige Kabelbäume zu liefern, die auf spezifische Anwendungen zugeschnitten sind.


  • Kundenspezifische Kabelverbinder

    Manche Fahrzeuge sind zwar nicht mit einem standardmäßigen Anhängerkabelstecker ausgestattet, verfügen aber möglicherweise über eine spezielle Buchse, die vom Fahrzeughersteller speziell für die Installation von Kabeln vorgesehen ist. Ein benutzerdefinierter Kabelstecker verwendet einen einzelnen Stecker, der in diese Werksbuchse gesteckt wird und einen standardmäßigen Anhängerkabelstecker bereitstellt.

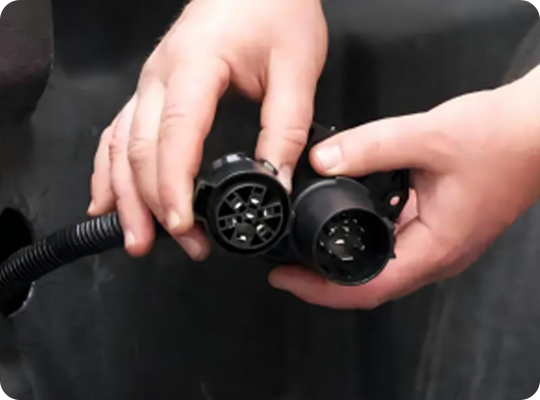

  • 1713952853683405

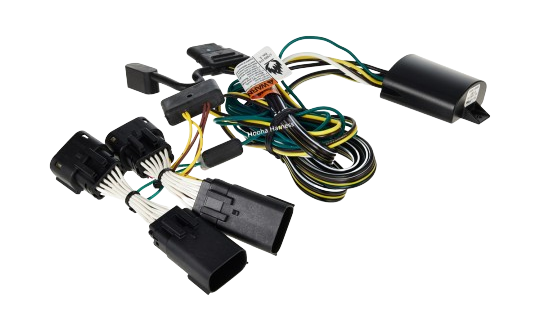

  • 1717213907642050

  • Kundenspezifische Kabelbäume

    Ein kundenspezifischer Kabelbaum verfügt über mehrere Stecker, die als T-Stecker in die Rücklichtbaugruppe des Fahrzeugs eingesteckt werden. So wird der Strom direkt von den Rücklichtern oder von einer direkten Batterieverbindung bezogen und ein standardmäßiger Anhängerlichtkabelanschluss bereitgestellt. Obwohl kundenspezifische Kabelbäume normalerweise zwei oder mehr Anschlusspunkte erfordern, sind Spleißen und Löten dennoch nicht erforderlich.


  • Stabile Qualität

    Warum sind unsere Preise immer wettbewerbsfähig, obwohl wir dennoch einen hochwertigen Montageservice bieten?

    1. Es werden strenge Lieferantenprüfungen durchgeführt, um eine gleichbleibende Versorgung mit hochwertigen Rohstoffen sicherzustellen.

    2. Es werden einwandfreie IQC/IPQC/OQC-Qualitätskontrollmaßnahmen implementiert, um das Auftreten von Mängeln deutlich zu reduzieren.

    3. Hochmoderne integrierte Maschinen zum automatischen Schneiden, Abisolieren, Verzinnen und Crimpen von Drähten werden in großem Umfang gemäß den IPC/WHMA-A-620-Standards eingesetzt.

    4. Es wird ein umfassender 100 %-iger Durchgangstest durchgeführt, um zu garantieren, dass alle Produkte keine Kurzschlüsse, Fehlanpassungen oder Isolationsbrüche aufweisen, die möglicherweise Schäden verursachen könnten.

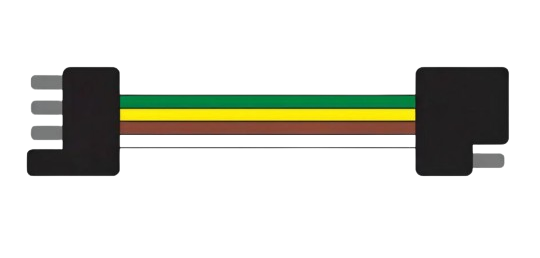

  • 1717213948904984


  • 1717213996232826

  • Konkurrenzfähiger Preis

    Unsere Facharbeiter, die mit automatischen Maschinen arbeiten, haben sich als gewinnbringende Kombination erwiesen, die zu erheblichen Kosteneinsparungen in unserem gesamten Produktionsprozess geführt hat. Durch die Nutzung des Fachwissens unserer hochqualifizierten Belegschaft und der Effizienz automatisierter Maschinen konnten wir Abläufe rationalisieren, die Produktivität optimieren und wettbewerbsfähige Preise anbieten.


  • Kostenloses Angebot

    Bitte senden Sie uns Einzelheiten zu Ihrem Bedarf, auch Kabellänge, Stärke, Farbe, Stromkreise und Bestellmenge. Wir erstellen Ihnen innerhalb von drei Arbeitstagen ein Angebot.

    Darüber hinaus können wir auch Preise auf Basis von Zeichnungen oder Mustern anbieten.

  • 1717214018293799


So passen Sie Ihren Kabelbaum an

1715391162438397

Häufig gestellte Fragen

1. Können Sie uns Proben zur Verfügung stellen?
Wir spezialisieren uns auf kundenspezifische Entwürfe und machen
2. Welche Lieferzeit für die reguläre Bestellung?
Wir liefern Qualitätsprodukte jedes Mal innerhalb von 30 Tagen nach Erhalt bestätigter Bestellungen.
3. Welche Zahlung unterstützen Sie?
T/T, Kreditkarte und PayPal sind verfügbar.
4. Können Sie helfen, Waren zu uns zu exportieren?
Wir unterstützen Tür-zu-Tür Lieferdienste, kleine Pakete durch Express wie DHL, FedEx, UPS, etc. großes Volumen Verschiffen auf Luft, Meer und Zug.
5. Was ist die Garantiepolitik?
Kundendienst: Kontinuierlicher und zufriedenstellender Service für Reparatur oder Ersatz, starke Unterstützung für Fehleranalyse.
6. HelpBuy Support:
Wenn Sie Beschaffungshilfe von anderen Fabriken und Konsolidierung aller Waren in einer einzigen Charge benötigen, können wir unseren Einkaufsservice anbieten, um den Prozess zu erleichtern und eine ordnungsgemäße Verpackung für den Versand an Ihren Standort sicherzustellen.
7. Warehouse Support:
Sie bestellen bei uns, benötigen aber nicht, dass alle Waren auf einmal versendet werden. Wir sind in der Lage, mehrere Chargen nach Ihren Wünschen zu trennen und in jeder gewünschten Menge an Sie zu versenden.
